TQWT на 4А28

4a28, вид сверху                                        4a28, вид снизу
Акустическое оформление TQWT(Tapered Quarter Wave Tube) описал Paul Voigt в 1930 г. Конструкция и теоретические выкладки хорошо освещены на сайтах. В конструкции использовались широко распространенные динамики 4а-28 не модернизированные. Ящик объемом 78 литров (Рис 1) рассчитан на 1/4 длины волны и частоту резонанса динамика 57Гц, а выходной порт на её третью гармонику. Ящики изготовлены из берёзовой фанеры толщиной 16мм с внутренними распорками. Внутренние распорки уменьшают вибрации корпуса. Внутри корпус оклеен тонкими матами (толщина мата 15мм), которые изготовлены из простёганной пористой материи с внутренним наполнением хлопчатобумажной ватой. Внутренний объём  над динамиком заполнен  звукопоглотителем из хлопчатобумажной ваты, причём от рыхлости заполнения ватой зависит быстрота баса. Бас, при использовании лампового усилителя, на удивление быстрый, динамичный.  Частотный диапазон  не модернизированного динамика 4А28 простирается до 14кГц, поэтому была добавлена дополнительная высокочастотная рупорная головка PT25B-2, 8оМ, 96дБ доработанная. ВЧ головка РТ25В-2 подключена через простейший фильтр (Рис 2), состоящий из одного высококачественного конденсатора К71- 5 емкостью 1 Mkf.

Технические характеристики:

Звуковое давление

95 дБ/м

Частотный диапазон

50 Гц — 20 кГц

Электрическое сопротивление

15 ом

Подводимая мощность

20 Ват

Рекомендуемая мощность лампового усилителя

от 3 Ват до 15 Ват

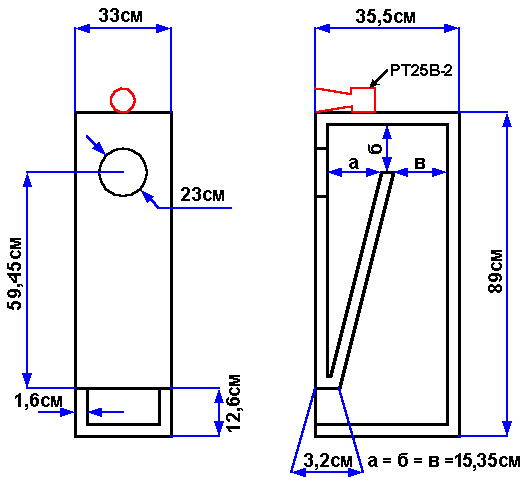

эскиз корпуса

Рис 1.

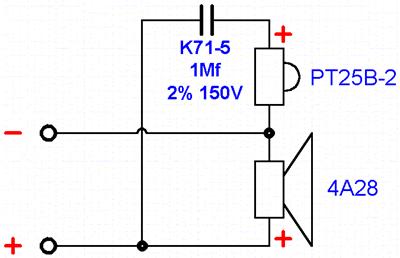

схема фильтра

Рис 2.
